Torneado / Referencia técnica
WNMG080404-EL
Inserto de torneado negativo, trigonal de 80°, con agujero. Diámetro del círculo inscrito 12.7 mm; espesor 4.76 mm; radio de punta 0.4 mm.
Precio y disponibilidad por confirmar en cotización.
Documento original del fabricanteDocumento en su idioma original; las imágenes y el PDF no se han traducido.Página PDF 55 · Consultar tabla completaEsquema y dimensiones
Datos de WNMG080404-EL
Datos documentados
- LE
- IC
- S
- D1
- RE

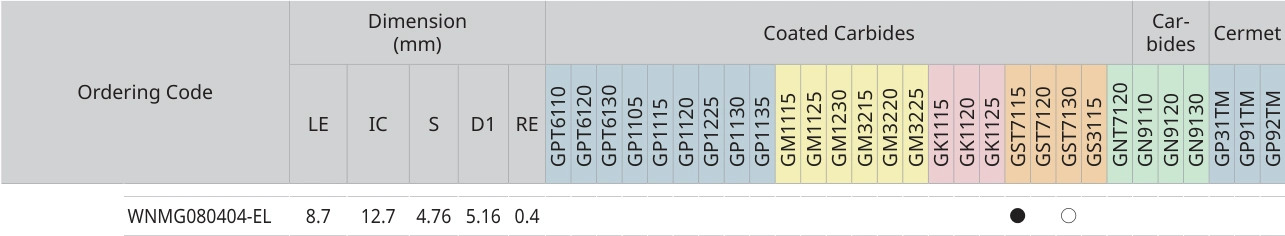

Valores y tolerancias según los encabezados originales. Los símbolos del catálogo se interpretan con su leyenda en el PDF y no representan existencias actuales.
Consultar página 55 del PDF original ↗
