Roscado / Referencia técnica
T118-FDN-220250D-6HX
Machuelo de conformado, sin ranuras. Rosca métrica M22×2.5. Longitud roscada 25 mm; diámetro del vástago 18 mm; longitud activa 69 mm.
Precio y disponibilidad por confirmar en cotización.

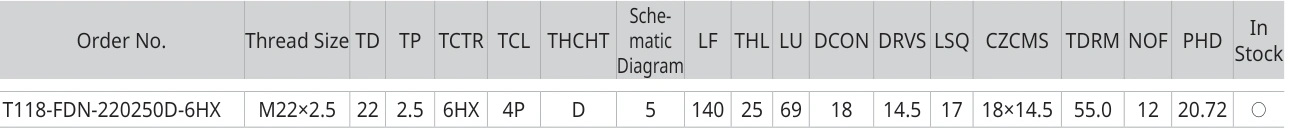

Documento original del fabricanteDocumento en su idioma original; las imágenes y el PDF no se han traducido.Página PDF 141 · Consultar tabla completaEsquema y dimensiones
Datos de T118-FDN-220250D-6HX
Datos documentados
- THL
- LU
- DCON
- DRVS
Valores y tolerancias según los encabezados originales. Los símbolos del catálogo se interpretan con su leyenda en el PDF y no representan existencias actuales.
Consultar página 141 del PDF original ↗
