Roscado / Referencia técnica
T118-FDR-200150D-6HX
Machuelo de conformado, sin ranuras, con refrigeración interna. Rosca métrica M20×1.5. Longitud roscada 25 mm; diámetro del vástago 16 mm; longitud activa 69 mm.
Precio y disponibilidad por confirmar en cotización.
Documento original del fabricanteDocumento en su idioma original; las imágenes y el PDF no se han traducido.Página PDF 143 · Consultar tabla completaEsquema y dimensiones

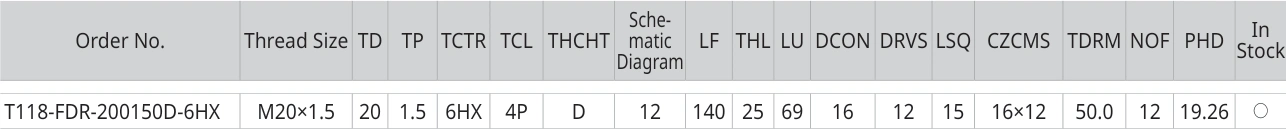

Datos de T118-FDR-200150D-6HX
Datos documentados
- THL
- LU
- DCON
- DRVS
Valores y tolerancias según los encabezados originales. Los símbolos del catálogo se interpretan con su leyenda en el PDF y no representan existencias actuales.
Consultar página 143 del PDF original ↗
