Fresado / Referencia técnica
SPM200-SN2-2-4-V
Fresa de carburo sólido de 2 filos, de extremo plano. Diámetro de corte 2 mm; longitud de corte 3 mm; longitud total 50 mm.
Precio y disponibilidad por confirmar en cotización.

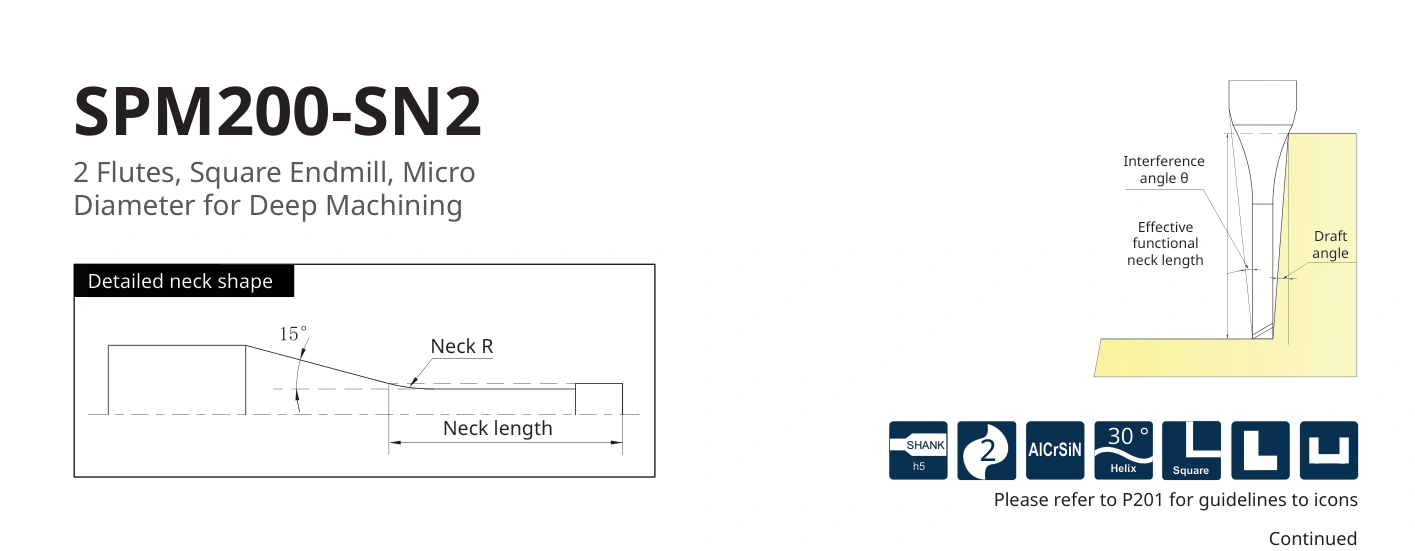

Documento original del fabricanteDocumento en su idioma original; las imágenes y el PDF no se han traducido.Página PDF 287 · Consultar tabla completaEsquema y dimensiones
Datos de SPM200-SN2-2-4-V
Datos de la fila
- Diámetro exterior D · 1.2
- Longitud del cuello L1 · 8 · 10 · 12
- Longitud de filo Lc · 1.8
- Diámetro del cuello d2 · 1.15
- Total Length L · 50 · 55
- Shank Diameter d · 4
- Radio del cuello R · 4
- Ángulo de interferencia θ · 5.97 · 5.20 · 4.61
- The efef ctive under-neck length for the various draft angles · 0.5 ° · 8.43 · 10.51 · 12.58
- The efef ctive under-neck length for the various draft angles · 1 ° · 8.74 · 10.88 · 13.02
- The efef ctive under-neck length for the various draft angles · 1.5 ° · 9.05 · 11.27 · 13.49
- The efef ctive under-neck length for the various draft angles · 2 ° · 9.39 · 11.69 · 13.99
- The efef ctive under-neck length for the various draft angles · 3 ° · 10.16 · 12.64 · 15.13
Información del catálogo
- Disponibilidad publicada
Valores y tolerancias según los encabezados originales. Los símbolos del catálogo se interpretan con su leyenda en el PDF y no representan existencias actuales.
Consultar página 287 del PDF original ↗
